一、工作原理
煙塵通過焊煙吸塵器產生的負壓由吸氣罩吸入煙塵,經柔性吸氣臂進入腔體,流速變慢使大顆粒直徑的粉塵掉落下來,含微細粉塵的氣流進入凈化室內,粉塵的過濾分離在凈化室內通過濾筒的分離作用完成,煙塵則被濾芯阻攔在其表面上,凈化后的空氣經風機排出,當被阻攔的煙塵在濾芯表面不斷沉積時,定時開啟脈沖清灰系統,手動清灰式需將濾筒取出手工清理。靜電式需定期清洗電極板。
二、產品結構與技術數據結構特點

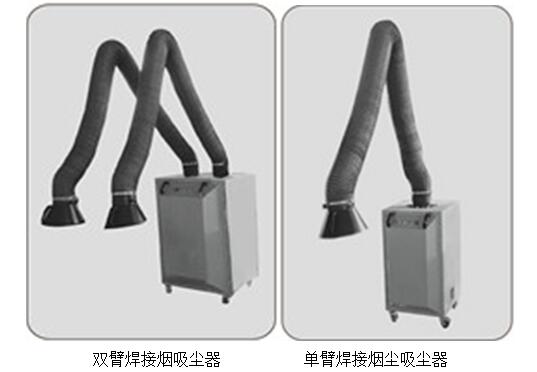

焊煙吸塵器由離心風機、濾筒過濾室、或靜電極板式凈化艙,集塵抽屜、凈化器室體、脈沖清灰或手動清灰、電控裝置及帶吸塵罩柔性吸氣臂組成。
三、技術參數
型號 |
風量m³/h |
反吹 |
設備尺寸 |
功率 |
備注 |
HY-1-1500 |
1500 |
無 |
700*500*950 |
1.1KW |
單臂 |
HY-2-3000 |
3000 |
無 |
740*800*1200 |
2.2KW |
雙臂 |
|
注:自動噴吹加500,吸氣臂直徑為160mm |
